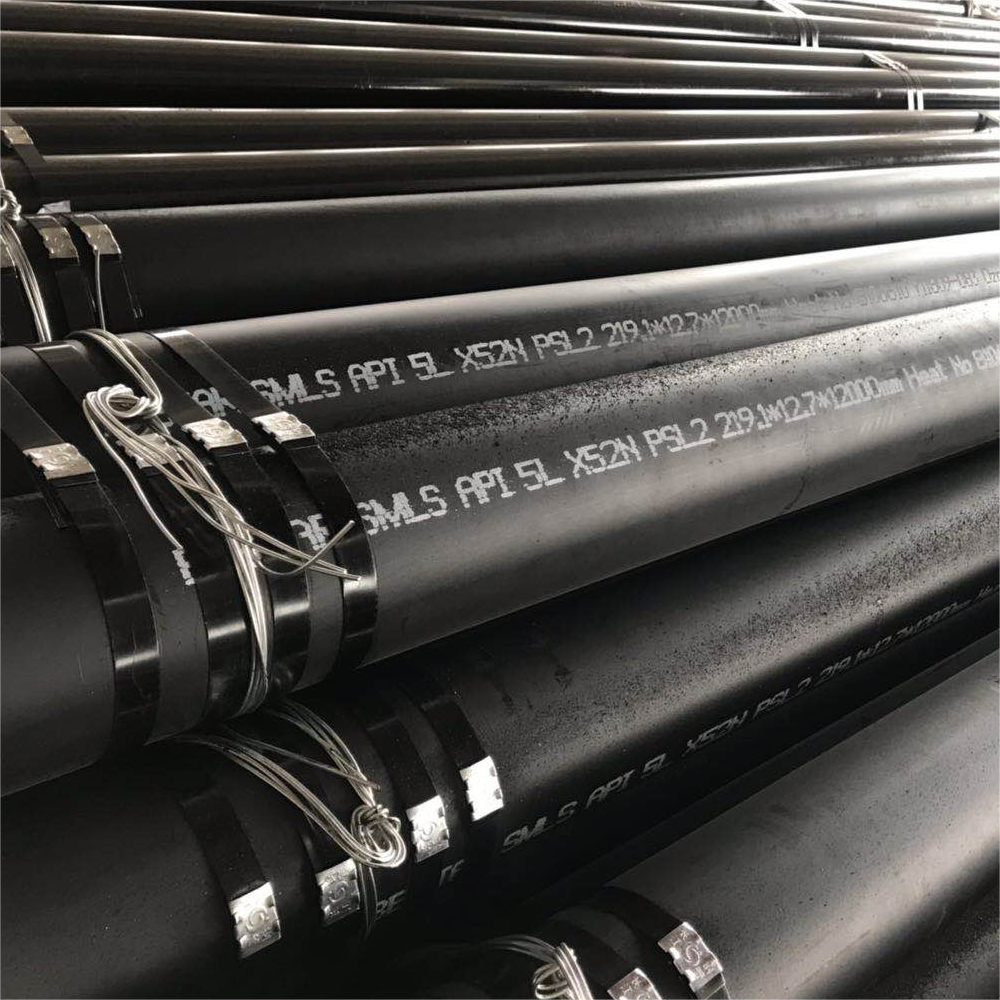

Ống thép API 5L là gì?

Ống thép API 5L là thành phần quan trọng trong các ngành công nghiệp dầu khí, xây dựng, sản xuất và phát điện. Bài viết này cung cấp hướng dẫn chi tiết về thông số kỹ thuật, các cấp độ và ứng dụng của ống thép API 5L, giúp các nhà quản lý thu mua, kỹ sư và quản lý dự án đưa ra quyết định sáng suốt. Từ việc hiểu các cấp độ khác nhau và đặc tính cơ học của chúng đến khám phá các ứng dụng và lợi ích, bài viết này là nguồn tài liệu giá trị cho các chuyên gia đang tìm kiếm các giải pháp đường ống chất lượng cao, đáng tin cậy.

Sunjin Metals Vina (SJM Vina) là nhà cung cấp uy tín các loại ống thép, mặt bích và phụ kiện đường ống có xuất xứ từ Hàn Quốc và nhiều quốc gia khác, đảm bảo đáp ứng các tiêu chuẩn quốc tế.



Tầm quan trọng trong ngành dầu khí

Ống thép API 5L đóng vai trò thiết yếu trong ngành dầu khí. Chúng được thiết kế để vận chuyển dầu mỏ và khí tự nhiên qua khoảng cách xa, thường trong các môi trường khắc nghiệt. Cấu trúc chắc chắn và tuân thủ các tiêu chuẩn nghiêm ngặt đảm bảo rằng các ống này có thể chịu được áp suất cao, nhiệt độ khắc nghiệt và các chất ăn mòn. Độ tin cậy này rất quan trọng để duy trì tính toàn vẹn của đường ống, ngăn ngừa rò rỉ hoặc hỏng hóc có thể dẫn đến thảm họa môi trường và tổn thất tài chính đáng kể.

Vai trò trong xây dựng và sản xuất

Trong lĩnh vực xây dựng và sản xuất, ống thép API 5L được sử dụng cho nhiều ứng dụng cấu trúc. Độ bền cao và khả năng chịu lực khiến chúng trở thành lựa chọn lý tưởng để hỗ trợ các tải trọng lớn và chịu được điều kiện khắc nghiệt. Dù là khung xây dựng, máy móc hay các dự án cơ sở hạ tầng, các ống này cung cấp sự hỗ trợ và ổn định cần thiết. Tính linh hoạt của chúng cho phép sử dụng trong nhiều ứng dụng, từ các tòa nhà dân dụng đến các khu phức hợp công nghiệp lớn.

Ứng dụng trong phát điện

Các cơ sở phát điện sử dụng ống thép API 5L để vận chuyển hơi nước, nước và các chất lỏng khác. Những ống này đảm bảo vận hành hiệu quả và đáng tin cậy của các nhà máy điện, góp phần vào việc sản xuất điện năng. Vật liệu chất lượng cao và quy trình sản xuất tiên tiến khiến ống API 5L phù hợp với các điều kiện đòi hỏi khắt khe trong môi trường phát điện. Độ tin cậy này giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì, đảm bảo cung cấp điện ổn định.

Tổng quan về thông số kỹ thuật API 5L

API 5L là gì?

API 5L là một tiêu chuẩn do Viện Dầu khí Hoa Kỳ (API) phát triển dành cho ống thép liền mạch và ống thép hàn được sử dụng trong các hệ thống vận chuyển đường ống trong ngành dầu khí và khí tự nhiên. Tiêu chuẩn này bao gồm nhiều cấp độ ống, bao gồm B, X42, X52, X60, X65 và X70. Mỗi cấp độ có yêu cầu cụ thể về thành phần hóa học, đặc tính cơ học và thử nghiệm, đảm bảo rằng các ống đáp ứng các tiêu chuẩn cần thiết cho các ứng dụng dự kiến.

Lịch sử phát triển tiêu chuẩn API 5L

Tiêu chuẩn API 5L đã phát triển qua nhiều năm để đáp ứng nhu cầu ngày càng tăng của ngành công nghiệp. Ban đầu được xây dựng để cung cấp một bộ hướng dẫn nhất quán cho việc xây dựng đường ống, tiêu chuẩn này đã được cập nhật để tích hợp các tiến bộ trong công nghệ và vật liệu. Những cập nhật này đã cải thiện hiệu suất và độ tin cậy của ống API 5L, khiến chúng phù hợp với nhiều ứng dụng và môi trường hơn.

Các đặc điểm và lợi ích chính

Ống API 5L mang lại một số đặc điểm và lợi ích nổi bật, bao gồm độ bền cao, khả năng chống ăn mòn và độ bền lâu dài. Những đặc tính này khiến chúng trở thành lựa chọn lý tưởng cho các môi trường khắc nghiệt và các ứng dụng dài hạn. Ngoài ra, các biện pháp kiểm soát chất lượng nghiêm ngặt và yêu cầu thử nghiệm đảm bảo rằng các ống đáp ứng các tiêu chuẩn về an toàn và hiệu suất. Độ tin cậy này rất quan trọng để duy trì tính toàn vẹn của đường ống và ngăn ngừa rò rỉ hoặc hỏng hóc.

Cấp độ sản phẩm API 5L

PSL1: Cấp chất lượng cơ bản

Thành phần hóa học

Ống PSL1 có thành phần hóa học cơ bản đáp ứng các yêu cầu tối thiểu cho các ứng dụng đường ống tiêu chuẩn. Điều này bao gồm các giới hạn cụ thể về các nguyên tố như carbon, mangan, phốt pho, lưu huỳnh và silicon. Những giới hạn này đảm bảo rằng các ống có độ bền và độ bền cần thiết cho các ứng dụng đường ống tiêu chuẩn.

Đặc tính cơ học

Ống PSL1 cung cấp các đặc tính cơ học phù hợp cho các ứng dụng đường ống tiêu chuẩn, bao gồm các yêu cầu tối thiểu về cường độ chảy, cường độ kéo và độ giãn dài. Những đặc tính này đảm bảo rằng các ống có thể chịu được áp suất và ứng suất gặp phải trong quá trình vận hành.

PSL2: Cấp chất lượng cao hơn

Thành phần hóa học nâng cao

Ống PSL2 có giới hạn thành phần hóa học nghiêm ngặt hơn, đảm bảo chất lượng và tính nhất quán cao hơn trong vật liệu. Điều này bao gồm kiểm soát chặt chẽ hơn đối với các nguyên tố như carbon, mangan, phốt pho, lưu huỳnh và silicon, giúp cải thiện hiệu suất và độ tin cậy tổng thể của các ống.

Đặc tính cơ học nghiêm ngặt hơn

Ống PSL2 cung cấp các đặc tính cơ học vượt trội, bao gồm cường độ chảy và cường độ kéo cao hơn. Những đặc tính này khiến chúng phù hợp với các ứng dụng đòi hỏi khắt khe hơn, nơi gặp phải áp suất và ứng suất cao hơn. Ngoài ra, ống PSL2 có yêu cầu nghiêm ngặt hơn về độ giãn dài, đảm bảo chúng có thể chịu được biến dạng mà không bị hỏng.

Yêu cầu thử nghiệm bổ sung

Ống PSL2 phải trải qua các thử nghiệm bổ sung để đảm bảo hiệu suất trong điều kiện khắc nghiệt. Điều này bao gồm thử nghiệm va đập Charpy V-Notch (CVN), đo lường khả năng hấp thụ năng lượng và chống gãy của ống. Những thử nghiệm này giúp đảm bảo rằng các ống có thể chịu được các điều kiện khắc nghiệt trong nhiều ứng dụng đường ống.

Quy trình sản xuất ống API 5L

Ống liền mạch (Seamless - SMLS)

Quy trình sản xuất

Ống liền mạch được sản xuất từ phôi thép tròn đặc, được nung nóng và sau đó xuyên thủng để tạo ra một ống rỗng. Quy trình này bao gồm nhiều bước, như nung phôi, xuyên thủng bằng trục lăn, sau đó cán và kéo dài để đạt kích thước và độ dày mong muốn. Kết quả là một ống có bề mặt mịn, liên tục và không có mối hàn.

Ưu điểm và nhược điểm

Ống liền mạch mang lại độ bền cao và tính đồng nhất. Việc không có mối hàn làm giảm nguy cơ khuyết tật và điểm yếu, khiến chúng phù hợp cho các ứng dụng áp suất cao. Tuy nhiên, ống liền mạch thường đắt hơn và bị giới hạn về kích thước so với ống hàn. Quy trình sản xuất cũng phức tạp hơn và yêu cầu thiết bị chuyên dụng.

Ống hàn điện trở (Electric Resistance Welded - ERW)

Quy trình sản xuất

Ống ERW được sản xuất bằng cách hàn các cạnh của cuộn thép, tạo ra một mối hàn liên tục dọc theo chiều dài ống. Quy trình này bao gồm các bước như tạo hình cuộn thép thành hình trụ, hàn các cạnh bằng điện trở và sau đó định cỡ và hoàn thiện ống theo kích thước mong muốn. Kết quả là một ống có mối hàn chắc chắn, liên tục.

Ưu điểm và nhược điểm

Ống ERW tiết kiệm chi phí và có sẵn ở các kích thước lớn hơn so với ống liền mạch. Quy trình sản xuất tương đối đơn giản và hiệu quả, khiến chúng phù hợp cho nhiều ứng dụng. Tuy nhiên, ống ERW có thể có độ bền thấp hơn so với ống liền mạch, và mối hàn có thể là điểm yếu nếu không được kiểm tra và thử nghiệm đúng cách.

Ống hàn hồ quang chìm kép (Double Submerged Arc Welded - DSAW)

Quy trình sản xuất

Ống DSAW được sản xuất bằng cách hàn cả mặt trong và mặt ngoài của mối hàn, mang lại độ bền và độ bền bổ sung. Quy trình này bao gồm các bước như tạo hình tấm thép thành hình trụ, hàn các cạnh bằng hàn hồ quang chìm, và sau đó hàn cả mặt trong và mặt ngoài của mối hàn. Kết quả là một ống có mối hàn kép chắc chắn.

Ưu điểm và nhược điểm

Ống DSAW mang lại độ bền cao và phù hợp cho các ứng dụng đường kính lớn. Mối hàn kép cung cấp độ bền và độ bền bổ sung, khiến chúng lý tưởng cho các ứng dụng áp suất cao và ứng suất cao. Tuy nhiên, ống DSAW phức tạp và tốn kém hơn để sản xuất so với ống ERW. Quy trình sản xuất đòi hỏi thiết bị chuyên dụng và thợ vận hành lành nghề.

Kích thước và thông số của ống API 5L

Kích thước ống liền mạch

Ống liền mạch có sẵn trong nhiều kích thước, từ 2 inch NPS đến 36 inch OD. Sự đa dạng này cho phép linh hoạt trong ứng dụng, khiến ống liền mạch phù hợp cho nhiều dự án khác nhau. Các kích thước khác nhau đảm bảo rằng có thể chọn được ống phù hợp với yêu cầu cụ thể của từng dự án.

Kích thước ống ERW

Ống ERW có sẵn trong các kích thước từ 2 inch NPS đến 24 inch OD. Phạm vi kích thước này cung cấp nhiều lựa chọn cho các ứng dụng, từ các dự án quy mô nhỏ đến các ứng dụng công nghiệp lớn hơn. Các kích thước khác nhau đảm bảo rằng có thể chọn được ống phù hợp với yêu cầu cụ thể của từng dự án.

Kích thước ống DSAW

Ống DSAW có sẵn trong các kích thước từ 20 inch đến 48 inch OD. Phạm vi kích thước này khiến ống DSAW lý tưởng cho các dự án quy mô lớn và các ứng dụng nặng. Các kích thước khác nhau đảm bảo rằng có thể chọn được ống phù hợp với yêu cầu cụ thể của từng dự án.

Điều kiện giao hàng của ống API 5L

Điều kiện giao hàng PSL1

Ống PSL1 có thể được giao ở trạng thái cán nóng, thường hóa hoặc tạo hình thường hóa. Những điều kiện giao hàng này cung cấp các lựa chọn dựa trên yêu cầu cụ thể của từng dự án. Trạng thái cán nóng là cơ bản nhất, trong khi trạng thái thường hóa và tạo hình thường hóa mang lại độ bền và độ bền bổ sung.

Điều kiện giao hàng PSL2

Ống PSL2 phải được giao ở trạng thái thường hóa. Điều này đảm bảo chất lượng và hiệu suất ổn định, khiến ống PSL2 phù hợp cho các ứng dụng đòi hỏi khắt khe hơn. Trạng thái thường hóa mang lại độ bền và độ bền bổ sung, đảm bảo rằng các ống có thể chịu được áp suất và ứng suất trong quá trình vận hành.

Thành phần hóa học và đặc tính cơ học

Thành phần hóa học của ống PSL1

Ống PSL1 có thành phần hóa học cơ bản đáp ứng các yêu cầu tối thiểu cho các ứng dụng đường ống tiêu chuẩn. Điều này bao gồm các giới hạn cụ thể về các nguyên tố như carbon, mangan, phốt pho, lưu huỳnh và silicon, đảm bảo rằng các ống có độ bền và độ bền cần thiết.

Đặc tính cơ học của ống PSL1

Ống PSL1 cung cấp các đặc tính cơ học phù hợp, bao gồm cường độ chảy và cường độ kéo, để đảm bảo hiệu suất đáng tin cậy. Những đặc tính này đảm bảo rằng các ống có thể chịu được áp suất và ứng suất trong quá trình vận hành.

Thành phần hóa học của ống PSL2

Ống PSL2 có giới hạn thành phần hóa học nghiêm ngặt hơn, đảm bảo chất lượng và tính nhất quán cao hơn trong vật liệu. Điều này giúp cải thiện hiệu suất và độ tin cậy tổng thể của các ống.

Đặc tính cơ học của ống PSL2

Ống PSL2 cung cấp các đặc tính cơ học vượt trội, bao gồm cường độ chảy và cường độ kéo cao hơn, khiến chúng phù hợp cho các ứng dụng đòi hỏi khắt khe hơn. Yêu cầu nghiêm ngặt hơn về độ giãn dài đảm bảo rằng chúng có thể chịu được biến dạng mà không bị hỏng.

Yêu cầu thử nghiệm cho ống API 5L

Thử nghiệm va đập Charpy V-Notch (CVN)

Thử nghiệm CVN được yêu cầu cho nhiều kích thước và cấp độ ống PSL2. Thử nghiệm này đo lường khả năng hấp thụ năng lượng và chống gãy của ống, đảm bảo hiệu suất trong điều kiện khắc nghiệt.

Thử nghiệm không phá hủy (NDT)

Thử nghiệm siêu âm

Thử nghiệm siêu âm được sử dụng để phát hiện các khuyết tật bên trong và đảm bảo tính toàn vẹn của ống. Phương pháp này sử dụng sóng âm tần số cao để kiểm tra cấu trúc bên trong của ống, xác định bất kỳ khuyết tật hoặc sự không nhất quán nào.

Thử nghiệm chụp X-quang

Thử nghiệm chụp X-quang cung cấp hình ảnh chi tiết về cấu trúc bên trong của ống, xác định bất kỳ khuyết tật hoặc sự không nhất quán nào. Phương pháp này sử dụng tia X hoặc tia gamma để kiểm tra cấu trúc bên trong của ống.

Thử nghiệm thủy tĩnh

Thử nghiệm thủy tĩnh bao gồm việc bơm nước vào ống và áp dụng áp suất để đảm bảo rằng nó có thể chịu được các điều kiện vận hành yêu cầu. Phương pháp này giúp đảm bảo rằng các ống đáp ứng các tiêu chuẩn về an toàn và hiệu suất.

Ứng dụng của ống API 5L

Đường ống trên bờ và ngoài khơi

Ống API 5L được sử dụng trong các đường ống trên bờ và ngoài khơi để vận chuyển dầu, khí và nước. Những ống này đảm bảo vận chuyển an toàn và hiệu quả, duy trì tính toàn vẹn của đường ống và ngăn ngừa rò rỉ hoặc hỏng hóc.

Ứng dụng dịch vụ axit (Sour Service)

Ống được sử dụng trong môi trường chứa hydro sunfua (H2S) phải đáp ứng các yêu cầu bổ sung được quy định trong Phụ lục H của API 5L. Những yêu cầu này đảm bảo rằng các ống có khả năng chống ăn mòn và nứt, phù hợp cho các ứng dụng dịch vụ axit.

Ứng dụng dịch vụ ngoài khơi

Ống được sử dụng trong môi trường ngoài khơi phải đáp ứng các yêu cầu bổ sung được quy định trong Phụ lục J của API 5L. Những yêu cầu này đảm bảo rằng các ống có độ bền và khả năng chịu được các điều kiện khắc nghiệt trong môi trường ngoài khơi.

Cấp độ API 5L và ý nghĩa của chúng

Hiểu về các cấp độ API 5L

Các cấp độ API 5L biểu thị cường độ chảy tối thiểu của ống, với các cấp độ cao hơn mang lại độ bền và hiệu suất lớn hơn. Mỗi cấp độ có yêu cầu cụ thể về thành phần hóa học, đặc tính cơ học và thử nghiệm.

Cường độ chảy tối thiểu

Cường độ chảy tối thiểu của ống API 5L dao động từ 42.000 psi cho cấp X42 đến 70.000 psi cho cấp X70. Phạm vi cường độ này cung cấp các lựa chọn cho nhiều ứng dụng, từ đường ống tiêu chuẩn đến các môi trường đòi hỏi khắt khe hơn.

Các cấp độ phổ biến: B, X42, X52, X60, X65, X70

Các cấp độ phổ biến của ống API 5L bao gồm B, X42, X52, X60, X65 và X70. Mỗi cấp độ cung cấp các mức độ bền và hiệu suất khác nhau, phù hợp với các ứng dụng cụ thể.

Lớp phủ và lớp lót của ống API 5L

Tầm quan trọng của lớp phủ và lớp lót

Lớp phủ và lớp lót bảo vệ ống API 5L khỏi ăn mòn và cải thiện hiệu suất dòng chảy, kéo dài tuổi thọ của ống. Những biện pháp bảo vệ này giúp ngăn chặn sự xuống cấp của ống theo thời gian, đảm bảo hiệu suất và độ tin cậy lâu dài.

Các loại lớp phủ và lớp lót

Có nhiều loại lớp phủ và lớp lót khác nhau, bao gồm epoxy, polyethylene và epoxy liên kết nhiệt. Mỗi loại cung cấp các mức độ bảo vệ và hiệu suất khác nhau, phù hợp với các ứng dụng cụ thể.

Tiêu chuẩn quốc tế và tương đương

Sự công nhận quốc tế của API 5L

API 5L được công nhận trên toàn thế giới và tương đương với các tiêu chuẩn như ISO 3183. Sự công nhận này đảm bảo rằng ống API 5L được chấp nhận và sử dụng trên toàn cầu, cung cấp một bộ hướng dẫn nhất quán cho việc xây dựng đường ống.

Các tiêu chuẩn tương đương (ISO 3183, v.v.)

Các tiêu chuẩn tương đương với API 5L bao gồm ISO 3183, cung cấp các thông số và yêu cầu tương tự cho các hệ thống vận chuyển đường ống. Những tiêu chuẩn tương đương này đảm bảo rằng ống API 5L đáp ứng các tiêu chuẩn cần thiết về an toàn và hiệu suất.

Kết luận

Ống thép API 5L là thành phần không thể thiếu trong các ngành công nghiệp dầu khí, xây dựng, sản xuất và phát điện. Hướng dẫn chi tiết này đã cung cấp thông tin về thông số kỹ thuật, cấp độ và ứng dụng của ống API 5L, giúp các nhà quản lý thu mua, kỹ sư và quản lý dự án đưa ra quyết định sáng suốt. Bằng cách lựa chọn ống API 5L phù hợp với nhu cầu cụ thể, các chuyên gia có thể đảm bảo thành công và độ bền lâu dài cho các dự án của họ.

Sunjin Metals Vina tự hào cung cấp ống thép, mặt bích và phụ kiện đường ống đạt tiêu chuẩn API 5L và các tiêu chuẩn quốc tế khác. Với chất lượng vượt trội, quy trình sản xuất nghiêm ngặt và dịch vụ khách hàng xuất sắc, chúng tôi là đối tác đáng tin cậy cho các dự án của bạn. Liên hệ qua hotline +84 33 4233 127 hoặc email sjmvina@sunjinmetal.com. Truy cập www.sjmvina.com.vn để biết thêm thông tin và đặt hàng ngay hôm nay!
