Trong hệ thống đường ống công nghiệp, đặc biệt là các hệ thống dẫn chất lỏng hoặc khí, mặt bích là một thành phần không thể thiếu để kết nối ống, thiết bị và van. Tuy nhiên, ngoài kiểu kết nối (hàn, ren, trượt...), một yếu tố quan trọng khác cần được xem xét là "Class áp suất", chẳng hạn như Class 150, 300, 600.
Vậy Class 150, 300, 600 là gì? Làm sao để lựa chọn đúng loại mặt bích theo yêu cầu áp suất thực tế? Bài viết dưới đây của Sunjin Metals Vina (SJM Vina) sẽ giúp bạn hiểu rõ bản chất, cách phân biệt và áp dụng hiệu quả.
1. Class là gì? Class 150, 300, 600 có nghĩa như thế nào?
Class là hệ thống phân loại áp suất theo tiêu chuẩn ANSI/ASME B16.5, chủ yếu áp dụng cho mặt bích hệ inch (Mỹ). Các cấp độ phổ biến gồm:
Class 150, 300, 600, 900, 1500, 2500.
Tuy gọi là “Class 150” nhưng không có nghĩa là mặt bích chịu được đúng 150 PSI. Trên thực tế, áp suất làm việc thực tế phụ thuộc vào nhiệt độ, vật liệu và tiêu chuẩn thiết kế.
Ví dụ:
-
Class 150 có thể chịu 19.6 bar (~285 PSI) tại 38°C, giảm dần khi nhiệt độ tăng.
-
Class 300 chịu tới 49.6 bar (~740 PSI) tại 38°C.
-
Class 600 chịu tới 99.3 bar (~1440 PSI) tại 38°C.

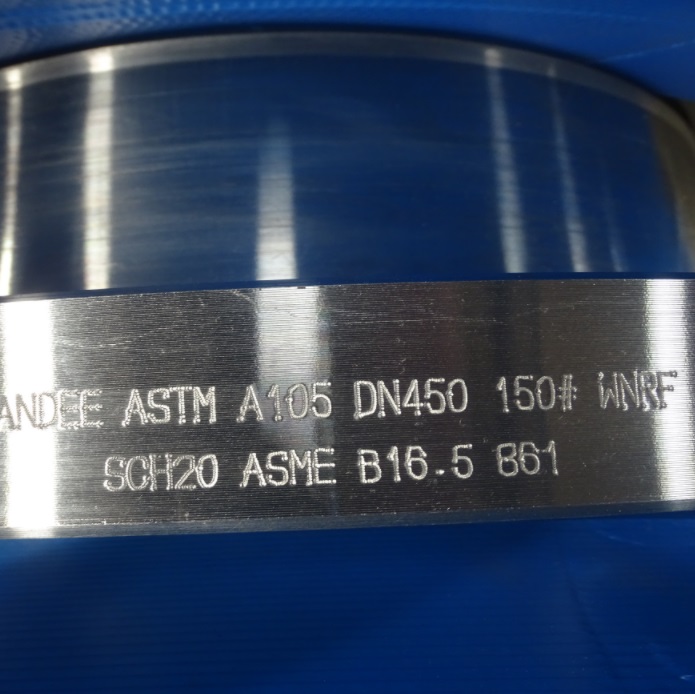

2. Mặt bích Class 150 – Phù hợp cho hệ thống áp suất thấp
Đặc điểm:
-
Là loại có giá thành thấp nhất
-
Dễ lắp đặt, phổ biến trong các hệ thống nước, khí, hơi áp thấp
-
Có thể dùng với mặt bích hàn cổ, mặt bích ren, hoặc trượt
Ví dụ ứng dụng:
Một hệ thống đường ống cấp nước trong khu công nghiệp tại Bình Dương sử dụng mặt bích Class 150 bằng thép carbon kết hợp với van cổng, đủ đáp ứng yêu cầu áp suất làm việc dưới 10 bar.
3. Mặt bích Class 300 – Đáp ứng cho hệ thống áp suất trung bình
Đặc điểm:
-
Khả năng chịu áp suất cao gấp đôi Class 150
-
Phù hợp với hệ thống hơi nước, dầu nóng, khí nén
-
Dùng phổ biến trong nhà máy, trạm bơm công nghiệp
Ví dụ ứng dụng:
Một nhà máy chế biến gỗ tại Đồng Nai sử dụng mặt bích Class 300 – vật liệu inox 304 cho đường ống dẫn hơi nóng ở 8–10 bar và nhiệt độ 180°C.
4. Mặt bích Class 600 – Dành cho hệ thống áp suất cao và khắt khe
Đặc điểm:
-
Chịu được áp suất gấp nhiều lần Class 150, 300
-
Dùng trong các hệ thống nguy hiểm: hóa chất, dầu khí, lò hơi công nghiệp
-
Thường yêu cầu vật liệu cao cấp như thép hợp kim, inox 316L
Ví dụ ứng dụng:
Một tuyến ống dẫn dầu tại nhà máy lọc hóa dầu sử dụng mặt bích hàn cổ Class 600 – ASTM A105, đảm bảo an toàn khi vận hành liên tục ở áp suất ~80 bar và nhiệt độ trên 300°C.
Bảng so sánh nhanh các loại mặt bích theo Class
| Class | Áp suất tối đa (tại 38°C) | Ứng dụng phổ biến |
|---|---|---|
| Class 150 | ~19.6 bar (~285 PSI) | Nước, khí, hơi nhẹ |
| Class 300 | ~49.6 bar (~740 PSI) | Hơi nước, dầu nóng, khí nén |
| Class 600 | ~99.3 bar (~1440 PSI) | Dầu khí, hóa chất, lò hơi, EPC |
Lưu ý: Áp suất chịu đựng giảm dần khi nhiệt độ tăng.
Cách lựa chọn mặt bích theo Class áp suất
-
Xác định áp suất làm việc của hệ thống (áp suất danh định + hệ số an toàn)
-
Xác định nhiệt độ vận hành tối đa
-
Lựa chọn tiêu chuẩn vật liệu và kiểu kết nối
-
Tư vấn kỹ thuật từ nhà cung cấp uy tín như SJM Vina
Sunjin Metals Vina – Đối tác tin cậy cho mặt bích chuẩn Class
Sunjin Metals Vina (SJM Vina) chuyên cung cấp các loại mặt bích thép theo tiêu chuẩn ANSI/ASME B16.5, đầy đủ cấp áp suất từ Class 150 đến Class 600 trở lên.
Chúng tôi có:
-
Mặt bích hàn cổ, ren, mù, slip-on theo đúng Class
-
Vật liệu đa dạng: Thép carbon, inox 304/316, hợp kim
-
Hàng sẵn kho tại TP.HCM – Giao nhanh toàn quốc
-
Chứng chỉ CO, CQ, Test report, Mill certificate
