Trong ngành công nghiệp đường ống, ngoài những loại mặt bích phổ thông thường thấy, vẫn tồn tại một nhóm mặt bích “đặc biệt” được thiết kế dành riêng cho những ứng dụng kỹ thuật chuyên sâu, yêu cầu khắt khe về độ kín, tính ổn định, và khả năng làm việc trong điều kiện áp lực hoặc nhiệt độ cao. Những loại mặt bích này tuy ít phổ biến nhưng lại cực kỳ cần thiết trong các hệ thống như: dầu khí, hóa chất, điện lực, đóng tàu, hoặc nhà máy xử lý.
Dưới đây là những loại mặt bích đặc biệt thường được sử dụng trong hệ thống đường ống công nghiệp.

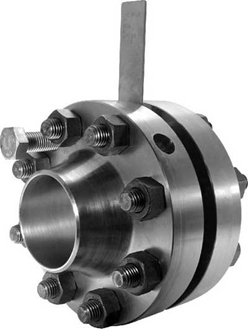

1. Orifice Flanges – Mặt bích có lỗ đo
Orifice flanges được thiết kế để lắp đĩa đo lưu lượng (orifice plate) nhằm giám sát và kiểm soát lưu lượng chất lỏng hoặc khí trong đường ống. Trên mặt bích thường có các lỗ nhỏ để gắn đồng hồ đo áp suất ở hai phía. Đây là loại mặt bích quan trọng trong các hệ thống cần đo lường chính xác như nhà máy điện, hóa chất, khí nén và nước công nghiệp.

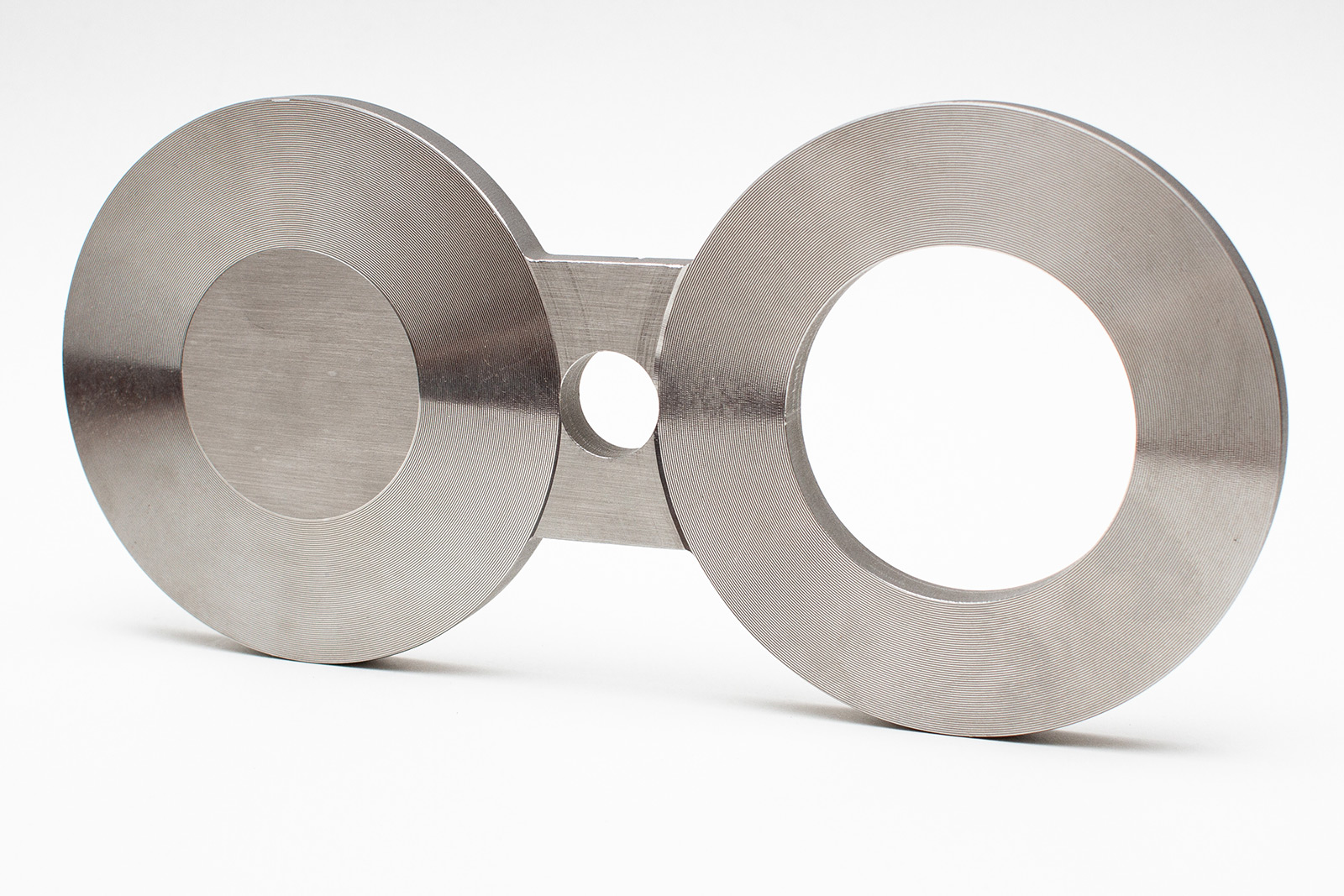

2. Spectacle Blinds – Mặt bích dạng kính/che dòng
Spectacle blinds có hình dạng như một cặp kính với một bên bịt kín (blind) và một bên có lỗ (spacer). Loại mặt bích này được sử dụng để đóng hoặc mở dòng lưu chất trong hệ thống một cách cơ học, rất hữu ích trong quá trình bảo trì hoặc cách ly đoạn ống. Spectacle blinds thường được lắp cố định và quay bằng tay.

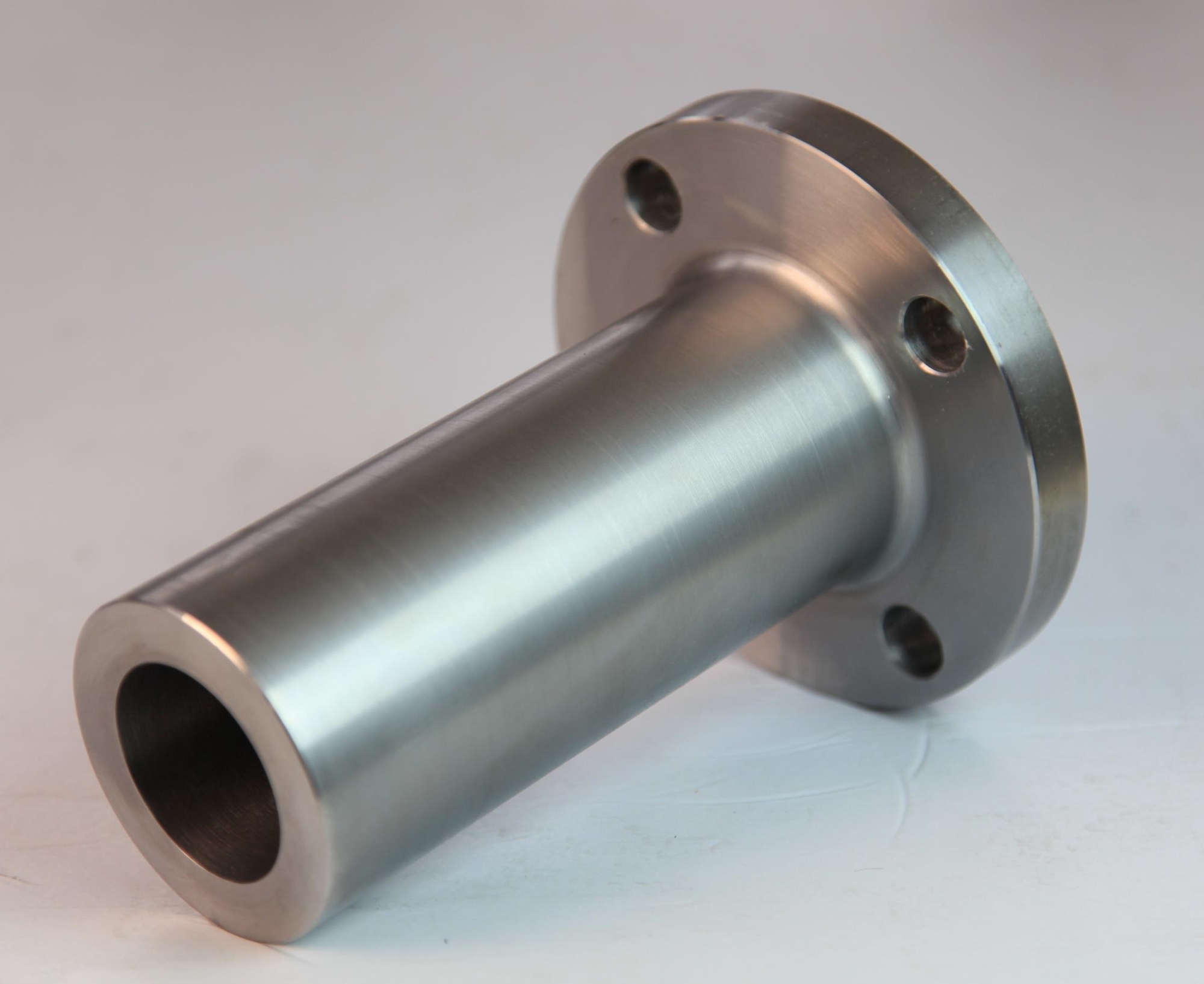

3. Long Welding Neck Flanges – Mặt bích cổ dài hàn
Long welding neck flange có cổ nối dài, được hàn trực tiếp vào đường ống hoặc thiết bị áp lực. Thiết kế này giúp truyền tải ứng suất hiệu quả, hạn chế rung lắc và giãn nở nhiệt. Thường được sử dụng trong các thiết bị áp lực cao, nồi hơi, hoặc bình chịu áp.

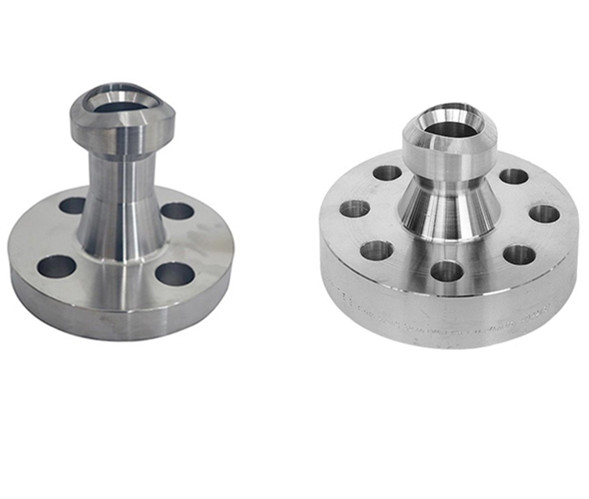

4. Weldoflange / Nipoflange – Mặt bích tích hợp nối nhánh
Weldoflange và Nipoflange là sự kết hợp giữa mặt bích và phụ kiện nối nhánh (weldolet hoặc nippolet). Loại mặt bích này được sử dụng để tạo nhánh cho đường ống mà không cần lắp thêm phụ kiện riêng, giúp giảm không gian và tiết kiệm công đoạn lắp đặt. Đây là giải pháp hiệu quả trong hệ thống phức tạp và chật hẹp.
5. Expander Flange – Mặt bích giãn nở
Expander flange cho phép tăng đường kính ống tại vị trí kết nối, giúp giảm số lượng phụ kiện trung gian như reducer. Loại mặt bích này thường được dùng ở đầu hút máy bơm hoặc đoạn chuyển tiết diện lớn.

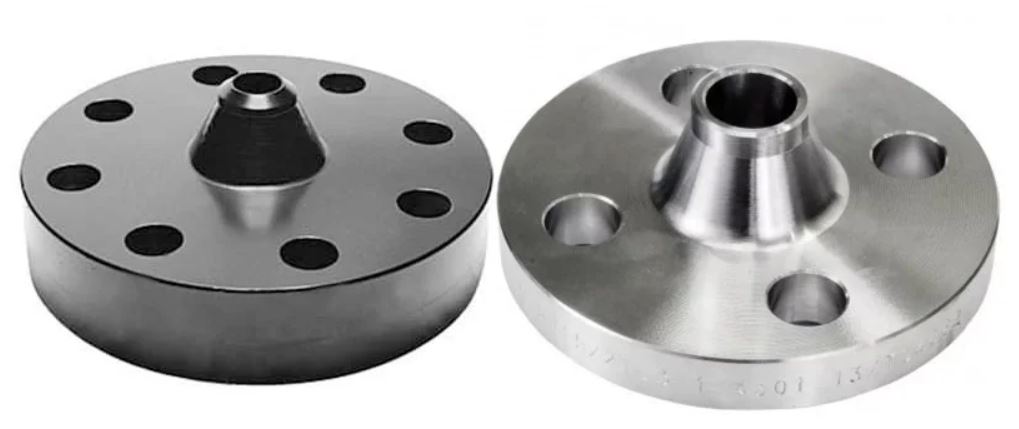

6. Reducing Flange – Mặt bích thu nhỏ
Ngược lại với expander flange, reducing flange giúp giảm đường kính ống tại vị trí kết nối. Thay vì sử dụng thêm reducer, loại mặt bích này vừa đảm bảo độ kín, vừa tiết kiệm không gian lắp đặt.

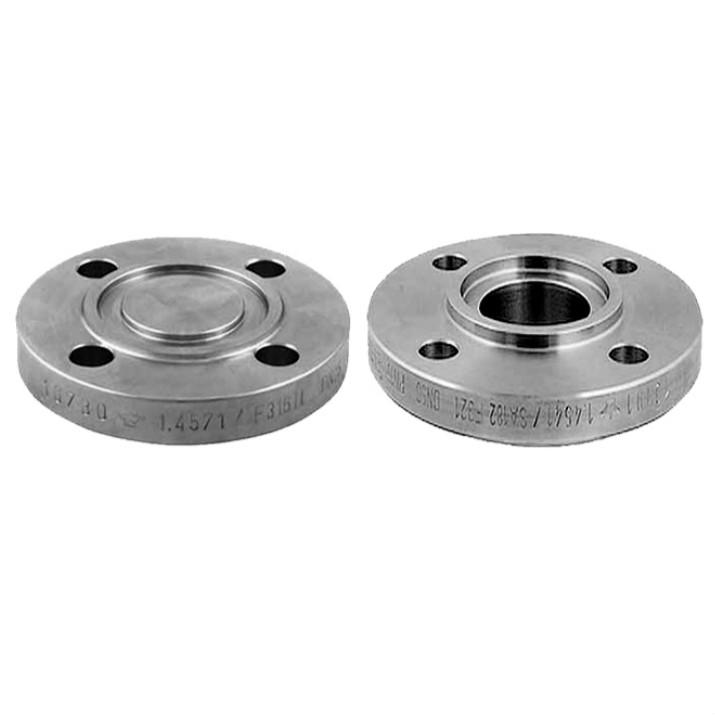

7. Groove Flanges / Tongue Flanges – Mặt bích có rãnh và gờ
Mặt bích kiểu Groove & Tongue (Gasket Surface) được thiết kế với một bên là rãnh (groove), bên còn lại là gờ (tongue). Khi lắp lại với nhau, hệ thống này tạo thành một khớp kín hiệu quả, đặc biệt hữu ích trong điều kiện áp suất và nhiệt độ cao. Loại mặt bích này yêu cầu gioăng chuyên dụng và độ chính xác gia công cao.
Sunjin Metals Vina – Chuyên cung cấp mặt bích đặc biệt nhập khẩu
Trong bối cảnh các công trình công nghiệp tại Việt Nam ngày càng đòi hỏi tiêu chuẩn kỹ thuật cao hơn, nhu cầu sử dụng mặt bích đặc biệt ngày càng tăng. Tuy nhiên, loại mặt bích này thường không được sản xuất phổ thông trong nước mà phải nhập khẩu từ các thị trường uy tín như Hàn Quốc, Nhật Bản, hoặc châu Âu.
Sunjin Metals Vina (SJM Vina) tự hào là đơn vị chuyên cung cấp ống thép, mặt bích và phụ kiện đường ống xuất xứ Hàn Quốc, Nhật Bản, EU, trong đó có đầy đủ các loại mặt bích đặc biệt kể trên. Tất cả sản phẩm đều đi kèm chứng chỉ chất lượng, đáp ứng yêu cầu cho các dự án lớn và khắt khe trong và ngoài nước.
